പിസ്റ്റൺ പൂരിപ്പിക്കൽ യന്ത്രം എങ്ങനെ പ്രവർത്തിക്കുന്നുവെന്ന് നിങ്ങൾക്കറിയാമോ?
- പിസ്റ്റൺ ഫില്ലറുകൾ നേർത്തതും കൂടാതെ / അല്ലെങ്കിൽ മിതമായ ഇടതൂർന്ന ദ്രാവകങ്ങൾ പോലുള്ള - സ്വതന്ത്രമായി ഒഴുകുന്ന ഉൽപ്പന്നങ്ങൾ അളക്കുകയും വിതരണം ചെയ്യുകയും ചെയ്യുക. ഓരോ മെഷീനിലും ഒന്നോ അതിലധികമോ വോള്യൂമെട്രിക് പിസ്റ്റണുകൾ സജ്ജീകരിച്ചിരിക്കുന്നു. ഓരോ ഫിൽ / റിലീസ് സൈക്കിളിലും ഒരു ഇൻടേക്ക് സ്ട്രോക്ക് അടങ്ങിയിരിക്കുന്നു, അവിടെ ഉൽപ്പന്നം കണ്ടെയ്നറിൽ നിന്നോ ഹോപ്പറിൽ നിന്നോ പിൻവലിച്ച് ഉൽപ്പന്ന സിലിണ്ടറിലേക്ക് കൊണ്ടുപോകുന്നു. ഉൽപ്പന്ന സിലിണ്ടർ മുൻകൂട്ടി നിശ്ചയിച്ച ഫിൽ ലെവലിൽ എത്തിയ ഉടൻ ഡ down ൺ സ്ട്രോക്ക് ആരംഭിക്കുന്നു. പിസ്റ്റൺ ഉൽപ്പന്നത്തെ സിലിണ്ടറിൽ നിന്നും പാത്രത്തിലേക്ക് തള്ളിവിടുന്നു.
- നിരവധി ഗുണങ്ങളുള്ള ഒരു സാങ്കേതികവിദ്യയാണ് പിസ്റ്റൺ പൂരിപ്പിക്കൽ:
- കുറഞ്ഞ ചിലവ്. വേഗതയേറിയതും കൃത്യമായതുമായ ഫിൽ നിരക്കുകൾ.
- വൈവിധ്യമാർന്ന - വൈവിധ്യമാർന്ന ഉൽപ്പന്നങ്ങൾ കൈകാര്യം ചെയ്യാൻ കഴിയും.
- നിങ്ങളുടെ ഉൽപ്പന്നത്തിൽ സ entle മ്യത.

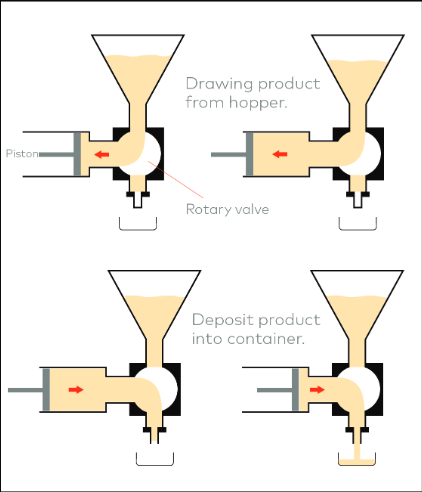

- ഒരൊറ്റ പിസ്റ്റൺ ഫില്ലർ / നിക്ഷേപകൻ എങ്ങനെ പ്രവർത്തിക്കുന്നു എന്നതിന്റെ ഉദാഹരണം
- ഒരു പിസ്റ്റൺ ഫില്ലർ 4 എളുപ്പ ഘട്ടങ്ങളിൽ പ്രവർത്തിക്കുന്നു:
- 1. ഫുൾ / ഡെപ്പോസിറ്റർ സജീവമാക്കുന്നത് ഒരു സിഗ്നൽ ഉപയോഗിച്ച് ഒരു പാദ പെഡൽ പോലുള്ള ഒരു ആക്സസറിയിൽ നിന്ന് മെഷീനിലേക്ക് അയയ്ക്കുന്നു.
- 2. സിഗ്നൽ റോട്ടറി വാൽവിനെ തിരിയാൻ പ്രേരിപ്പിക്കുന്നതിനാൽ ഉൽപ്പന്നത്തിന് ഇപ്പോൾ ഹോപ്പറിൽ നിന്ന് സിലിണ്ടറിലേക്ക് ഒഴുകാൻ കഴിയും.
- 3. സിലിണ്ടർ നിറയുന്നതുവരെ പിസ്റ്റൺ ഹോപ്പറിൽ നിന്ന് ഉൽപ്പന്നം സിലിണ്ടറിലേക്ക് വലിക്കാൻ തുടങ്ങുന്നു.
- 4. സിലിണ്ടർ നിറഞ്ഞു കഴിഞ്ഞാൽ, റോട്ടറി വാൽവ് സ്ഥാനം മാറ്റുന്നു, ഇത് സിലിണ്ടറിലൂടെയും നോസിലിലൂടെയും ഒരു കണ്ടെയ്നറിലേക്ക് ഉൽപ്പന്നത്തെ തള്ളിവിടാൻ പിസ്റ്റണിനെ അനുവദിക്കുന്നു. എല്ലാം നിക്ഷേപിക്കുന്ന ഉൽപ്പന്നത്തിന്റെ അളവ് ആവശ്യമുള്ളതോ തിരഞ്ഞെടുത്തതോ ആയ ഭാഗത്തിന്റെ വലുപ്പത്തെ ആശ്രയിച്ചിരിക്കുന്നു.
- പിസ്റ്റൺ ഫില്ലറിന്റെ സിലിണ്ടറിന്റെ അകത്തെ വ്യാസവും പിസ്റ്റണിന്റെ സ്ട്രോക്കിന്റെ നീളവും മെഷീൻ പൂർത്തിയാക്കിയ ഓരോ ഫില്ലിന്റെയും അളവ് നിർണ്ണയിക്കും. തീർച്ചയായും, വലിയ സിലിണ്ടർ, പിസ്റ്റണിന്റെ ഓരോ സ്ട്രോക്കിലും ഉൾക്കൊള്ളാൻ കഴിയുന്ന കൂടുതൽ ഉൽപ്പന്നം. പിസ്റ്റണിന്റെ സ്ട്രോക്കിന്റെ നീളം ക്രമീകരിച്ചുകൊണ്ട് പൂരിപ്പിക്കൽ മെഷീന്റെ ഫിൽ വോളിയം കൂട്ടുകയോ കുറയ്ക്കുകയോ ചെയ്യുന്നു. സിലിണ്ടറിന്റെ സ്ട്രോക്ക് ചെറുതാക്കാനോ നീളം കൂട്ടാനോ ഒരു ഹാൻഡ്‌ വീൽ തിരിക്കുന്നതിലൂടെ ഇത് സാധാരണയായി സാധിക്കും. പിസ്റ്റൺ പിൻവലിക്കുമ്പോൾ, അത് വിതരണ ടാങ്കിൽ നിന്ന് പിസ്റ്റൺ ഫില്ലർ സിലിണ്ടറിലേക്ക് ഉൽപ്പന്നം വലിക്കും. പൂർണ്ണമായി പിൻവലിച്ചുകഴിഞ്ഞാൽ (അല്ലെങ്കിൽ സെറ്റ് പോയിന്റിലേക്ക് പിൻവലിച്ചാൽ), പിസ്റ്റൺ സിലിണ്ടറിലേക്ക് മടങ്ങും, ഇത് ഉൽപ്പന്നത്തെ സപ്ലൈ ലൈനിലേക്ക് ഫിൽ ഹെഡുകളിലേക്ക് നയിക്കും. സിലിണ്ടറിലേക്ക് വലിച്ചിടുന്ന വോളിയം ഓരോ ഫിൽ സൈക്കിളിനും തുല്യമായതിനാൽ, ഉൽപ്പന്നത്തിൽ പ്രവേശിക്കുന്ന പാത്രങ്ങളുടെ അളവും സ്ഥിരമായി തുല്യമാണ്. പൂരിപ്പിക്കൽ യന്ത്രം പിൻവലിക്കുകയും ശരിയായ പോയിന്റുകളിലേക്ക് വ്യാപിക്കുകയും ചെയ്യുന്നുവെന്ന് ഉറപ്പാക്കാൻ പിസ്റ്റണിന്റെ ഇരുവശത്തും പ്രോക്സിമിറ്റി സ്വിച്ചുകൾ ഉപയോഗിക്കാം.

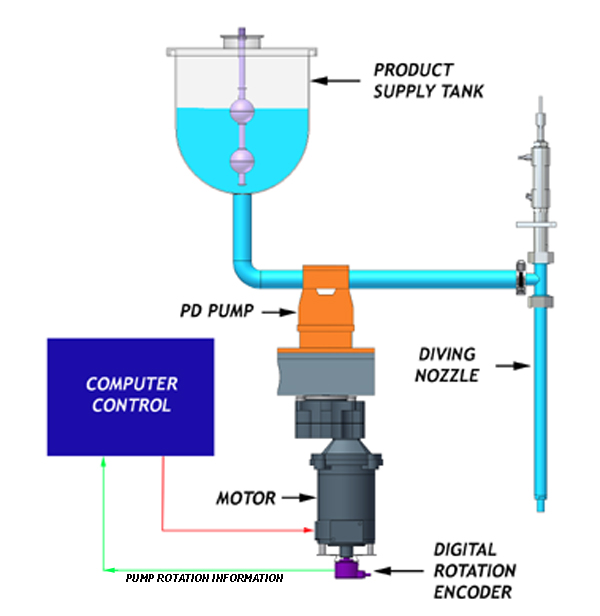

- സെർവോ പമ്പ് ഫില്ലിംഗ് മെഷീൻ
- ഇത് എങ്ങനെ പ്രവർത്തിക്കുന്നു:
ഓരോ പമ്പ് ഹെഡിന്റെയും ഭ്രമണം ഫില്ലറിന്റെ മാസ്റ്റർ കമ്പ്യൂട്ടർ സ്വതന്ത്രമായി ട്രാക്കുചെയ്യുന്നു, അതുവഴി എത്ര ഉൽപ്പന്നം വിതരണം ചെയ്തുവെന്ന് കൃത്യമായി അറിയാൻ കഴിയും. ടാർ‌ഗെറ്റ് ഫിൽ വോളിയം എത്തുമ്പോൾ, ഓരോ പമ്പും നോസലും തൽക്ഷണം അടയ്‌ക്കും, അതിന്റെ ഫലമായി നിങ്ങളുടെ വിലയേറിയ ഉൽ‌പ്പന്നങ്ങളുടെ ഉയർന്ന കൃത്യത നിറയുന്നു. വേഗതയേറിയ മാറ്റങ്ങൾക്ക് കമ്പ്യൂട്ടർ എല്ലാ ഫിൽ പാരാമീറ്ററുകളും മെമ്മറിയിൽ സംഭരിക്കുന്നു. - അപ്ലിക്കേഷൻ:
ഇതാണ് ഞങ്ങളുടെ കമ്പനിയുടെയും വ്യവസായത്തിൻറെയും പ്രധാന ഫില്ലർ. ഇത് അങ്ങേയറ്റം വഴക്കമുള്ളതും ഏത് ഫിൽ വോള്യത്തിലും മിക്കവാറും എല്ലാ ഉൽപ്പന്നങ്ങളും പൂരിപ്പിക്കാൻ രൂപകൽപ്പന ചെയ്തിട്ടുള്ളതുമാണ്. 55 ഗാലൺ ഡ്രം പോലും നിറയ്ക്കാം. - ഉദാഹരണങ്ങൾ:
ഫാർമസ്യൂട്ടിക്കൽ, കോസ്മെറ്റിക്, ഡയറി, കെമിക്കൽ, ഭക്ഷണം മുതലായവയിൽ നിന്ന് എല്ലാ വ്യവസായങ്ങളിലും സെർവോ ഫില്ലർ കാണപ്പെടുന്നു. നേർത്തതും കട്ടിയുള്ളതുമായ ഉൽപ്പന്നങ്ങൾ, വളരെ വലിയ കണികകൾ എന്നിവയെല്ലാം ഈ മെഷീനിൽ പൂരിപ്പിക്കാൻ കഴിയും. കോസ്മെറ്റിക് ക്രീമുകളും പാസ്ചറൈസ് ചെയ്ത താപനിലയിൽ കട്ടിയുള്ളതും ചങ്കി സോസുകളും എല്ലാം പൂരിപ്പിക്കാം. - പ്രയോജനങ്ങൾ:
ഫിൽ വലുപ്പം മാറ്റുന്നത് പ്രായോഗികമായി അനന്തവും കമ്പ്യൂട്ടർ നിയന്ത്രണത്തിലൂടെ തൽക്ഷണവുമാണ്. ഓപ്പറേറ്റർ സജ്ജീകരണം വളരെ ലളിതമാക്കിയിരിക്കുന്നു. ഓട്ടോമാറ്റിക് ക്ലീനിംഗ് എളുപ്പമുള്ളതിനാൽ സാനിറ്ററി ആപ്ലിക്കേഷനുകൾക്ക് ഡിസൈൻ വളരെ നന്നായി സഹായിക്കുന്നു.
- സെർവോ ഫില്ലിംഗ് മെഷീൻ സവിശേഷതകൾ
- ഷ്നൈഡർ സെർവോ സിസ്റ്റം നിയന്ത്രിക്കുന്നത്.
ക്രമീകരിക്കാവുന്ന പൂരിപ്പിക്കൽ വേഗത - ± 0.1% (1000 മില്ലി) വരെ കൃത്യത
- എളുപ്പത്തിലുള്ള പ്രവർത്തനത്തിനായി ഷ്നൈഡർ പി‌എൽ‌സിയുമായുള്ള സംയോജിത ഡിജിറ്റൽ നിയന്ത്രണവും ഹൈടെക് ടച്ച് സ്‌ക്രീൻ നിയന്ത്രണങ്ങളും.
- എളുപ്പത്തിൽ മാറ്റുന്നതിനും വൃത്തിയാക്കുന്നതിനും രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു.
- ഐ‌എസ്ഒ -9001 സിസ്റ്റം ഉപയോഗിക്കുന്ന പ്രൊഫഷണൽ നിർമ്മാണ രീതികൾ.
- ജിഎംപി സ്റ്റാൻഡേർഡ് സ്റ്റെയിൻലെസ് സ്റ്റീൽ.
- ഓപ്‌ഷനായി ചുവടെയുള്ള പൂരിപ്പിക്കൽ.
- കുപ്പി കഴുത്തിന്റെ സ്ഥാനം.
- കുപ്പി-ഫിൽ സംവിധാനമില്ല.
- സ്റ്റെയിൻലെസ് സ്റ്റീൽ ഫ്രെയിം ഉപയോഗിച്ച് പരിരക്ഷിക്കുന്ന പൂരിപ്പിക്കൽ മേഖല
- ടച്ച് സ്‌ക്രീനിലൂടെ വോളിയം എളുപ്പത്തിൽ ക്രമീകരിക്കാം. പൂരിപ്പിക്കൽ പിസ്റ്റണുകൾ നിയന്ത്രിക്കുന്നത് സെർവോ സിസ്റ്റമാണ്.
- വ്യക്തിഗത പിസ്റ്റൺ ക്രമീകരണം.
- ഇരട്ട, ട്രിപ്പിൾ, അതിലേറെ കാര്യങ്ങൾക്കായി ഒരേ കുപ്പിയിൽ ഒന്നിലധികം പൂരിപ്പിക്കൽ പ്രവർത്തനങ്ങൾ പ്രാപ്തമാക്കുന്നതിനുള്ള ഡിജിറ്റൽ നിയന്ത്രണ സംവിധാനം.
- ത്രീ-സ്റ്റെപ്പ്-ഫില്ലിംഗ്, ഇതിന് തുടക്കത്തിൽ സാവധാനം പൂരിപ്പിച്ച് വേഗമേറിയ വേഗത കൈവരിക്കാൻ കഴിയും, അവസാനം പൂർത്തിയാക്കാൻ വീണ്ടും വേഗത കുറയ്ക്കുക. ഇത് നുരയെ ദ്രാവകങ്ങൾ ബബ്ലിംഗിൽ നിന്ന് തടയുകയും ചോർച്ച ഒഴിവാക്കുകയും ചെയ്യും.
